domingo, 10 de junio de 2007

AMPLIFICADOR 20W ESTÉREO









Referencias:

-Electrónica digital: introducción a la lógica digital, teoría, problemas y simulación
Acha Alegre, Santiago Emilio

-Fundamentos de electrónica digital

Floyd, Thomas L.

-Diseño digital

Mano, M. Morris

AUTOR:

ROJAS TURCOTT OSCAR

Osciladores








Referencias:

http://www.profesores.frc.utn.edu.ar/electronica/ElectronicaAplicadaIII

http://www.ugr.es/~jmolinos/docencia/ec/p2_2pp.pdf

http://www.huarpe.com/electronica/osc/osc-l-c.html

Autor:

Chavez Castillo J.

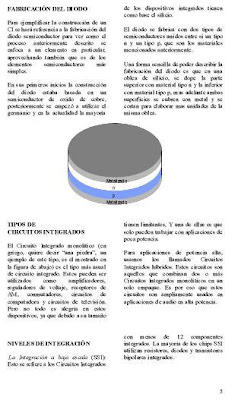

Fabricación de C. I.










Referencias Bibliograficas:

Electronica Teoria de Circuitos y dispositivos Electronicos

Robert L. Boylestad, Louis Nashelsky

Octava Edicion

http://html.rincondelvago.com/circuitos-integrados_1.html


AUTORES:

Jose Miguel Garibay de la Peña

Miguel Ángel Rodríguez Solano

Juan Eduardo Cervantes Velásquez

Tecnología TTL.

La tecnología usada en los circuitos TTL es el uso básicamente de transistores y algunos otras elementos y dispositivos. Un transistor es un dispositivo electrónico semiconductor (semiconductor es una sustancia que se comporta como un conductor o un aislante dependiendo del campo eléctrico en el que se encuentre, el semiconductor mas usado es el silicio) que cumple funciones de amplificador, oscilador, conmutador o rectificador.

siguiente circuito es la construcción de un Inversor TTL

La función básica de un inversor es como su nombre lo indica, invierte el estado que le llega a la entrada, por ejemplo: si a la entada le llega un 1 lógico en la salida nos va ha entregar un 0 lógico y viceversa.


La descripción del circuito es la siguiente:

El transistor marcado en el diagrama como Q1 es el que se encarga de acoplar la entrada, la función del diodo D1 es fijar el nivel de entrada, el transistor Q2 es un divisor de fase, Q3 la combinación y Q4 forma el circuito de salida.

El nombre que se usa comercialmente para el inversor es Compuerta NOT y su represtación eléctrica es la siguiente:




La familia estándar TTL mas usada para una compuerta NOT es la 74LS04

En la figura anterior podemos notar que existe una tabla que es llamada Tabla de Verdad, una tabla de verdad nos ayuda a comprender mejor el comportamiento del elemento, las tablas de verdad están constituidas por varias columnas y renglones, el numero de columnas que tenga va ha depender de el numero de entradas y salidas, y el numero de renglones depende de el numero de combinaciones posibles que se puedan generar a la entrada.

Existen varios circuitos lógicos y cada uno lo caracteriza una ecuación y su tabla de verdad, a continuación mostrare los circuitos lógicos mas comunes que son utilizados.

Compuerta AND (TTL estándar: 74LS08)

Una compuerta AND tiene dos entradas como mínimo y su operación lógica es un producto entre ambas, no es un producto aritmético, aunque en este caso coincidan.




Compuerta OR (TTL estándar: 74LS32)

La compuerta OR tiene también como mínimo dos entradas y su operación lógica será la suma entre ambas, solo que cuando sea 1 + 1 = 1.



Para un mejor entendimiento de esta compuerta, usamos un arreglo de interruptores Ay B como se muestra en la siguiente figura.



Buffer (TTL estándar: 74LS17)


El buffer realidad no realiza ninguna operación lógica, su finalidad es amplificar un poco la señal . Como puedes ver en el siguiente gráfico la señal de salida es la misma que de entrada.




Aplicaciones:

  • La Tecnología TTL es usada actualmente en la construcción de:
  • Microprocesadores
  • Memorias RAM
  • Memorias PROM
  • PAL (Programmable Array Logic, consistente en una PROM que interconecta las entradas y cierto número de puertas lógica).

BIBLIOGRAFIA:


AUTORES:

GARCIA CORREA BENJAMIN

GUZMAN CARMONA JESUS

OREZCO MARTINEZ DILERY

ALARMA TEMPORIZADA

PREAMBULO:


En la actualidad la preocupación por los bienes propios es una constante, además siendo también una constante actual el hecho del aumento de la delincuencia. Por lo tanto, la persona que tiene la posibilidad de incorporar a su hogar un sistema de alarma, obtiene, sin duda, una ventaja respecto de quienes no pueden hacerlo. Parece ser que la posibilidad es remota, ya que los altos costos y la poca disponibilidad para los preparativos y la instalación hace más complicada su compra. Sin embargo en este documental que les he preparado les indicaré la forma más sencilla para que ustedes armen su propia alarma con una gran eficacia.

DESARROLLO

El proyecto que se presenta en este artículo es el de una alarma con sensores de hilo, muy económico.

Es alimentado por una batería de 9V y este circuito dispara una sirena cuando se interrumpe uno de los sensores. La alarma permanece en funciones durante un tiempo determinado, después del cual su consumo de corriente se reducirá prácticamente a cero, con lo cual el gasto de energía se reduce en estado de reposo. Esto es muy importante en el caso de la pila de 9 volts, lo cual hará mucho más duradera su utilidad.

Las características de este dispositivo son:

  • Alimentación: 9V (batería)
  • Consumo de corriente en el estado de espera: 10µA
  • Consumo de corriente (máx.): 150 mA. Impedancia de cargas: 4 u 8 ohm

Las características que acabo de mencionar indican que el consumo de energía muy económico.

Según se observa en el diagrama de bloques de la FIG. 1, el circuito es simple y emplea pocos componentes.


FIG. 1.- Diagrama de bloques de la alarma


El primer bloque corresponde a los sensores que son, en verdad, alambres finos que conectan los puntos y objetos que se quieren proteger, de manera que resultan interrumpidas las conexiones con el más mínimo movimiento.

En el estado de espera, los sensores mantienen la continuidad entre el resistor R1 y el polo negativo de la batería, no habiendo polarización para el transistor Q1, lo que hace que el oscilador permanezca desconectado.

Cuando se interrumpe el hilo sensor, el capacitor C1 comienza a cargarse mediante R1 y R2, poniendo entonces al oscilador en operación.

A medida que el capacitor se va cargando, la corriente de base de Q1 y la tensión sobre el oscilador irán disminuyendo progresivamente hasta que el oscilador ya no queda en condiciones de funcionar. Es decir en estado de espera.

El tiempo de carga depende de la constante de tiempo (Rl+R2)/C1, más la resistente de entrada presentada por Q1, la resistencia entre bases de Q2, etc.

Con los valores de los componentes indicados, la alarma puede sonar durante 3 minutos aproximadamente. Mientras que si cambiamos el capacitor C1 por uno de l000 µF, el tiempo de operación será de 4:30 minutos.

El tercer bloque del diagrama representa el circuito de oscilación.

Según vimos ya, se trata de un oscilador de relajación con transistor unilateral, operando en frecuencia de audio. Utilizando los valores provistos en la lista de materiales, el oscilador trabajará en la frecuencia de 4,5 KHz aproximadamente. Los lectores interesados podrán experimentar alternando el valor de C2 para modificar el sonido.

LISTA DE MATERIALES

Q1= BD135

Q2= 2N2646 – TRANSISTOR UNIJUNTURA

Q3= BC548 O EQUIVALENTE

Q4= TIP 31

Q5= 2N3055 – NPN DE SILICIO DE ALTA POTENCIA

C1= 470 μf de 16 V – ELECROLITICO

C2= 47 nF – CERÁMICO

R1= 82 K (gris, rojo, naranja)

R2= 22 K (rojo, rojo, naranja)

R3= 100 ohms (marrón, negro, marrón)

R4= 4.7 K (amarillo, violeta, rojo)

R5= 1 K (marrón, negro, rojo)

R6= 2.2 M (rojo, rojo, verde)

Varios:

- Batería de 9 V

- conector para batería

- placa de circuito impreso

- alto parlante de 8 ohms

- llave de contacto momentáneo (S1)

- interruptor común (S2)

- disipador para Q5

- alambres

- soldadura


Observe que C2 debe estar entre 22nF (capacitor cerámico) y 4,7F (capacitor electrolítico), pues así la frecuencia generada estará en la banda de audio (20 Hz a 20 Khz). En la salida del oscilador tenemos una etapa amplificadora formada por tres transistores en acoplamiento Darlington. Este acoplamiento genera una ganancia a la salida mucho mayor que hará que se amplifique demasiado la señal de audio.

Este circuito permite excitar con buena potencia un altoparlante de 4 u 8 ohms, resultando eficiente para las finalidades del proyecto.

El circuito completo de la alarma se ve en la FIG. 2.





FIG. 2.- Diagrama del circuito a armar

Puede hacerse el montaje en puente de terminales, o en protoboard pero el ideal es hacerlo en placa de circuito impreso ya que la alarma debe ocupar el menor espacio posible para que quede camuflada. Lo ideal es que no este a la vista lo cual contre menores riesgos para poder ser desconectada.

En la FIG. 3 se da el diseño de la placa del circuito impreso y la disposición de los componentes.


El transistor de potencia (Q5) debe montarse fuera de la placa y debe tener un radiador de calor, lo cual permite disipar la temperatura que se produce en el circuito, por el flujo de la corriente. Para obtener mayor volumen, utilice un altoparlante de buena calidad y de 10 cm por lo menos.

Se observa que damos la colocación de sólo dos sensores en el diagrama (X, y X2), más nada impide que muchas unidades se conecten en serie. Para el montaje de los sensores emplee hilos finos o tiras de papel de aluminio y en ese caso habrá mayor sensibilidad. Esos hilos están fijados a dos puntos, uno en la parte fija y el otro en la parte móvil de la ventana, por ejemplo, y conectados al circuito, principal por medio de hilos comunes de conexión.



FIG. 3.- Diseño de la placa



Para probar la alarma, una los hilos de los dos sensores, apriete S1 y accione S2.

Desconectando uno de los hilos sensores, con su interrupción la alarma debe disparar de inmediato emitiendo sonido. Después de un cierto tiempo el sonido irá disminuyendo gradualmente de intensidad hasta parar.

Una vez activada, para rearmar la alarma se deben rehacer las conexiones interrumpidas y presionar S1. Comprobando el funcionamiento, puede hacerse la instalación definitiva.


BIBLIOGRAFIA:

PARA MIS AMIGOS ESPERO ESTAS IDEA DE ALARMA LES SEA DE SU AGRADO. LOS COMPONENTES SON MUY FACILES DE ENCONTRAR.

ADEMAS ES UNA IDEA MUY ILUSTRATIVA, YA QUE ES MUY SENCILLA DE ARMAR, NO ES NECESARIO TENER CONOCIMIENTOS PREVIOS DE ELECTRONICA.


AUTOR:

Carlos Campa Arvizu



EL OSILOSCOPIO

Para poder adentrarnos al tema de los osciloscopios es necesario conocer algunos significados o conceptos los cuales nos ayudaran a entender mejor el tema y hacer mas fácil el aprendizaje de este.
Conceptos Básicos:

Medición: Es la comparación de dos cosas, es como si comparáramos algo ya conocido con algo el cual queremos saber cuanto mide.
Instrumento de medición: es algún objeto que nos permita hacer una medición por ejemplo una regla.
Ciencia: se encarga de estudiar los comportamientos de las temas a los que se les esta refiriendo y las reacciones que se tiene a su alrededor con fin de saber como fusionan y porque.
Fuerza: es la capacidad física para realizar un trabajo.
Materia: es todo aquello que se puede tocar y que esta compuesta de particulas.
Partículas: es una pequeña parte de la materia.
Carga Eléctrica: es la propiedad de las partículas para atraerse o repelerse.
Electrones: son partículas que contienen carga eléctrica.
Fenómeno Físico: es el comportamiento de algún objeto.
Electricidad: es un fenómeno físico originado por cargas eléctricas.
Aparato Eléctrico: objeto el cual necesita electricidad para su funcionamiento.
Electrónica: es la ciencia que se encarga de estudiar los comportamientos cuyo funcionamiento se basa en movimiento de electrones y la acción de las fuerzas en los aparatos eléctricos.
Elemento Eléctrico: es un objeto el cual trabaja por medio de la electricidad.
Señal: es un símbolo que representa algo o que avisa de algo; en términos de electrónica es una de representar el comportamiento de un sonido o un elemento eléctrico.
Voltaje: es la fuerza que administra la energía a sus partículas para ser desplazarlas.
Corriente: Es la cantidad de energía que pasa por un lugar.
Desplazamiento: es el cambio de lugar a otro.
Circuito o circuito eléctrico: es un conjunto de elementos eléctricos.
Plano: lugar donde se puede representar una grafica.
Eje X o Eje Y: son el lado horizontal (eje x) y lado vertical (eje y) de un plano.
Representación Grafica o grafica: Es la manera de mostrar la figura de alguna cosa en un plano.
Datos: es la Información o mejor dicho lo que se quiere comunicar.
Memoria: lugar donde se almacenan datos.
Periodo: Es el tiempo que dura una señal en repetir su compartamiento.
Corriente Directa CD: Son las señales que solo tienen voltajes positivos.
Corriente Alterna CA: Son las señales que tienen voltajes positivos y voltajes negativos.
Frecuencia: Es el numero de repeticiones que tiene una señal.


Osciloscopio:



El osciloscopio es un instrumento medición que nos permite representar en forma grafica las señal, por figuras que son mostradas por medio de una pantalla, la cual nos indica el tiempo de dicha señal por medio del eje x, y por medio del eje y nos indica el voltaje.


Dicha pantalla esta constituida de un por divisiones las cuales están conformadas por los ejes antes mencionados, estas divisiones pueden ser controladas por perillas que nos indican a cuanto equivalen cada cuadrito, ya sea los tiempos o los voltajes por los ejes antes mencionados.

Los osciloscopios se pueden modificar varias cosas del la señal a la cual se le están haciendo las mediciones, puede trabajar con señales corriente directa DC o con señales de corriente alterna CA, también modificar el tiempo en que trabaja la señal.

Los osciloscopios nos ayudar a diagnosticar algún problema con un circuito eléctrico (de radio, tv o simplemente un aparato eléctrico que contenga dichos circuitos), gracias a este aparato podremos observar diferentes señales (diferentes formas).

Algunas de las cosas que podemos hacer con un osciloscopio son:

*medir el periodo y el voltaje de la señal

*se puede ver la parte de la señal que es de CD y la CA.

*Nos sirve para identificar las averías en un circuito.

Existen dos tipos de osciloscopios clasificados según el funcionamiento interno que realice el osciloscopio:

Osciloscopios Analógico




El voltaje que será medido se enviara a las placas verticales (placas de desviación vertical) de un mecanismo para poder ser visto en la pantalla (tubo de rayos catódicos), la señal de entrada se introducirá a una amplificador el cual ayuda la señal a mantenerse mas firmemente incrementando alguna de sus características mientras que a placas horizontales (placas de desviación horizontal) de el mecánico, se le introducirá una señal de voltaje llamada diente de sierra (señal que crece y cae repetidas veces formando triángulos o válgase la redundancia una sierra), otro dispositivo con terminales positiva y negativa conectado a otro dispositivo electrónico (el cual esta conectado a la electricidad moderando la electricidad que se necesita), para crear una rayo (haz de luz) que pasando por dichas placas nos mostrara la señal que se esta entrando.




El osciloscopio analógico tiene algunas limitaciones con la cual trabaja:
  • Las señales deben de repetirse en un determinado tiempo a estas señales de les conoce como señales periódicas.
  • Las señales muy rápidas reducen el brillo al ser mostradas.
  • Las señales lentas no forman una imagen para ser mostrada, es tan lento de rayo que a la vista no forma ninguna figura aparentemente y esto no nos ayuda para hacer nuestras mediciones.

Para este osciloscopio comúnmente se usa usan unos cables que se conectas a las estradas del osciloscopio llamadas puntas para osciloscopio o punta directa. Estos cables son conectados al los circuitos eléctricos, la terminal negra es para la polaridad negativa de los circuitos eléctricos o también llamada tierra física (la tierra física por definición es la carencia de energía en un determinado punto, la cual ayuda a que la energía fluya por el circuito cumpliendo ciertas leyes de la energía eléctrica), y la terminal roja es para el punto de donde la energía comienza a hacer el desplazamiento de sus partículas de la misma.


Osciloscopios Digitales
















Los osciloscopios digitales contienen un convertidor analogico-digital el cual permite pasar los datos de las señales a medir a una forma digital por medio de procesos a los cuales se les llama modulación (los cuales consisten en dividir esas señales en pequeñas partes a un numero determinado de instantes de tiempo para así poderlas convertir a procesos digitales los cuales son representados por ceros y unos que a su ves simbolizan voltajes de la señal para poder ser almacenados en la memoria interna de cada osciloscopio y ser mostrados al usuario de forma en que lo pueda comprender) , para poder ser medidos de una forma mas exacta, también nos ayuda a medir muchas mas cosas que con las que el analógico no podríamos realizar, como diferentes instantes en los cuales el rayo de la pantalla es disparado, valores máximos que la señal, además de las funciones que el osciloscopio analógico tiene.

Este osciloscopio facilita muchas de las mediciones que se tendrían que realizar manualmente, permite también usar unos cables (puntas compensadas) las cuales nos sirven para medir las señales en los circuitos electrónicos, y también esos cables nos permiten eliminar algunas señales no deseadas que se pueden presentar, estas señales no deseadas se producen por el ambiente en que estemos trabajando, por que hay electricidad en el aire (estática) que afecta a nuestras mediciones o por causa en las que no tenemos control sobre ellas.



Los osciloscopios digitales poco a poco han ido reemplazando a los osciloscopios analógicos por su gran confiabilidad y exactitud en sus mediciones.

Referencias:

http://usuarios.iponet.es/agusbo/osc/osc_1.htm

http://usuarios.iponet.es/agusbo/osc/osc_1.htm

http://www.profesores.ucv.cl/juanvignolo/labsei/NotasTecnicas/PtaComp/ptacomp.htm


ARTICULO ESCRITOPOR:

CAMPOS LIMA HECTOR ERNESTO


1. RESUMEN

En este trabajo se presentan algunas de las direcciones electrónicas más importantes, en las cuales se encuentra todo tipo de información con relación al área de electrónica, abarcando los siguientes temas:

  • Tutóriales, manuales
  • Proyectos, practicas
  • Apuntes
  • Software
  • Dispositivos electrónicos
  • Foros
  • Tiendas de artículos

2. INTRODUCCIÓN

Desde sus orígenes el hombre ha tenido la necesidad de comunicarse, por lo que busco diferentes formas de comunicación, las cuales con el paso del tiempo las ha ido perfeccionando. De igual forma siempre a tratado de estar informado, ya que esto le ha permitido adaptarse a la forma de vida que lo rodea.

Hoy en día sabemos que las formas de comunicación y los medios de información se han incrementado de una manera espantosa, en principio se sabe que todo lo que se inventa o crea se hace para facilitarnos el trabajo o evitarnos la fatiga de tardarnos tanto tiempo realizando alguna actividad, pero acaso nos hemos dado cuenta que esto cada vez nos vuelve mas inútiles, lo habían pensado, buena reflexión no creen. Sin embargo tenemos que aceptar que todo lo que la tecnología ha producido nos ha permitido vivir de una mejor manera, pero si nos detenemos un momento y reflexionamos, la tecnología funciona en base a una de la áreas de la ciencia que mas ha evolucionado en los últimos años, “La Electrónica”.

En la actualidad a la Electrónica la encontramos en todos lados, en nuestra casa, transporte, trabajo, escuela, etc. Sé podría decir que es imposible hacerla a un lado, por lo que es importante estar informados y más aun, saber como podemos buscar información sobre algún tema en especifico. Anteriormente los libros o revistas eran la opción más viable, pero en nuestros días el Internet se ha convertido en su gran rival.

Mis compañeros y yo nos dimos a la tarea de buscar las páginas de Internet que presenten la mejor información, esto con el fin de que cualquier persona pueda resolver su problema o en dado caso aclarar su duda. La información que se presenta en esta sencilla investigación abarca 7 principales temas relacionados directamente con Electrónica, los cuales son:

  • Proyectos
  • Software
  • Manuales
  • Foros
  • Apuntes
  • Dispositivos electrónicos
  • Tiendas de electrónica

Aunque sabemos que en la red la cantidad de información es demasiada, nosotros con la experiencia que hemos obtenido en esta área, procuramos buscar las direcciones electrónicas de las paginas que te ayudaran a salir de apuros, en ellas podrás encontrar desde información elemental hasta grandes proyectos, de igual forma encontraras información de todos los elementos que se utilizan en la electrónica, los principales software que se usan para la simulación de circuitos, las principales tiendas de electrónica, manuales de instrumentación, apuntes y desde luego que no podía faltar los principales sitios en los que puedes dar una opinión ó hacer una critica,

Por ultimo no me queda más que invitarte a que descubras este maravilloso y enorme mundo de la electrónica, esperando que la información que te recomendamos te sea útil.

3. DESARROLLO

a) PROYECTOS, TUTORIALES Y MANUALES EN LA RED

En estos días en que la información en la red nos desorienta y nos pierde en este mar de paginas de propagandas y consumismo es importante que tengamos una visión clara (aunque sea mínima) donde podemos encontrar buena información para nuestro mejor aprovechamiento como estudiantes, trabajadores o simplemente como aficionados a este gran mundo de la electrónica.

En este apartado vamos a conocer que nos ofrece la red en materia de Cursos, Tutoriales, y Montajes de Electrónica, la cual ha dado toda una nueva era en la evolución de nuestra forma de vivir y esto tan solo en el último siglo de nuestra era.

En los tutoriales encontraremos una gran cantidad de información del tema que necesitamos obtener. La ventaja de buscar estos tipos de información en la red es que tienes acceso a una gran cantidad de ellos y no solo unos cuantos como en una biblioteca, puedes conseguir una gran cantidad de ellos de forma gratuita, la mayoría de ellos tienen un propósito muy practico y no solo educativo o informativo como en los libros. Los tutoriales normalmente consisten en una serie de pasos que van aumentando el nivel de dificultad y entendimiento. Un tutorial es una lección educacional que conduce al usuario a través de las características y funciones más importantes de cosas como aplicaciones de la electrónica en nuestro caso. Es por esto que debemos tener presente donde conseguirlos sin necesidad de perder mucho tiempo en ello.

Si lo que estas buscando es información, artículos, definiciones, diccionarios de electrónica, montaje de circuitos, tutoriales, foros para encontrar ayuda en tu trabajo o la escuela etc., cada una de las paginas mostradas aquí tienen lo suyo, pero para tener una mejor idea y revisar cuales solo algunas de sus cualidades te damos unos ejemplos.

Las páginas que tienen buena información puesta en apartados o temas tipo enciclopedia son: http://www.ifent.org http://www.electronica2000.com

http://www.electronica2000.com/ Tiene un curso básico de electrónica con 83 capítulos con sencillas definiciones y biografías de personajes importantes de la electrónica, además de apuntes especiales de cómo soldar, mini curso de electrónica digital y diccionario de electrónica

www.unicrom.com Buena cantidad de tutoriales de fundamentos de circuitos digitales, circuitos secuenciales, componentes básicos como compuertas y más avanzados como convertidores analógicos, multiplexores y decodificadores, tecnología TTL y más. En su apartado de circuitos se encuentra una gran variedad de estos, para ejemplo las típicas fuentes de alimentación, amplificadores de señales y programador de PICS y memorias

http://www.ifent.org/default.htm Es una pagina mas sencilla pero con algunos artículos con buena información de electrónica digital filtros pasivos, fuentes de alimentación, motores a pasos relevadores etc. Y algunos tutoriales a manera de apuntes (están en ingles) con buena información


http://www.webelectronica.com.ar/ Con su listado de montajes o proyectos junto a http://www.yoreparo.com/ con su club de diagramas; (además las dos cuentan con gran información como artículos, tutoriales y foros) son sin duda una gran referencia para ver de forma practica todos los conocimientos prácticos de las demás direcciones de Internet que no cuentan con estos apartados además de ser muy buenas referencias para proyectos escolares como para fines laborales.

http://www.solomanuales.org/manuales_electronica_digital

http://www.mundotutoriales.com/tutoriales_electronica_digital Como su nombre lo dice tienen una gran cantidad de manuales y tutoriales de diversos temas como Internet, comunicaciones, idiomas, humanidades, solo por mencionar algunos. En lo que a manuales se refiere cuenta con 53 manuales con temas de electrónica como; Introducción a la electrónica, Simbología electrónica, Modulación digital, Aplicación de la electrónica, la gran mayoría son gratuitos. En la parte de tutoriales solo cuenta con 20 publicaciones con temas como ¿Qué es un certificado digital?, introducción a la electrónica digital, etc.

En estas paginas ya mencionadas son solo una muestra de todo lo que podrías encontrar en la red, al revisarlas te darás cuenta que el tema de la electrónica es muy basto, con una gran utilidad en la practica y con una gran cantidad de seguidores en todo el mundo.

http://www.electronica2000.com/

http://www.unicrom.com/

http://proton.ucting.udg.mx/

http://www.solomanuales.org/ http://www.mundotutoriales.com/

http://www.electronicafacil.net/

http://mural.uv.es/runuiju/prin.htm

http://www.webelectronica.com.ar/

http://club.idecnet.com/

http://www.forosdeelectronica.com/

http://www.yoreparo.com/

http://www.ifent.org/default.htm

http://www.unizar.es/euitiz/areas/

http://www.elprisma.com/apuntes/

http://www.exa.unicen.edu.ar/catedras/

http://www.areaelectronica.com/

b) SOFTWARE Y APUNTES

Con más de 200 millones de usuarios en todo el mundo, Internet se ha convertido en el medio de comunicación más extendido en toda la historia de la humanidad. Esta bien llamada "Red de redes", permite establecer la cooperación y colaboración entre gran número de comunidades y grupos de interés por temas específicos, distribuidos por todo el planeta. A través de ella es posible encontrar toda clase de software para una gran variedad de computadoras y sistemas operativos, pueden consultarse los catálogos de las bibliotecas más importantes del mundo, acceder a bases de datos con los temas más diversos y transferir copias de los documentos encontrados, es posible visualizar y copiar archivos de imágenes con fotografías de todo tipo o reproducciones de cuadros, pueden hacerse cosas como conversar a tiempo real dos o más personas, separadas por miles de kilómetros de distancia.

La educación no ha escapado a la influencia de Internet. No sólo se han creado nuevos métodos de enseñanza (como la educación a distancia en tiempo real) sino que han cambiado los métodos de investigación y de recolección de datos. Actualmente la mayoría de los estudiantes y los profesores de nivel secundario y superior buscan información en Internet antes que ir a una biblioteca o a una librería. Entre muchas de las ventajas de utilizar la red de redes para estos fines están: la rapidez con que se puede encontrar la información; la gran cantidad de datos que se pueden conseguir acerca de un mismo tema de interés; el bajo costo que significa el no tener que comprar determinado libro; etc.

Sin embargo, muchos profesores y demás profesionales de la educación consideran que esta nueva modalidad de recolectar datos es perjudicial para el aprendizaje de los estudiantes, pues se les hace muy fácil copiar monografías enteras, donde todo está hecho y sólo tienen que hacer pocas modificaciones. Y así, según esta premisa, el estudiante sólo se limita a "copiar y pegar" trozos de texto sin haber asimilado ningún tipo de conocimiento.

Esta investigación propone demostrar que lejos de perjudicar al estudiante, el uso de Internet como fuente de información enriquece de una manera efectiva sus conocimientos y motiva aún más su creatividad.

Aplicando esta investigación a la carrera de Ingeniería en comunicaciones y electrónica se pretende dar un buen uso del conocimiento de la red a estudiantes con este perfil, después de una recolección de varias paginas, con apuntes y software para el uso y aprendizaje sobre electrónica se encontraron estas paginas que a consideración nuestra son las más completas y contienen información muy en común con el ramo de materias en la carrera de ICE, desgraciadamente siempre existe la posibilidad de contenido no fiable en la red, ya que muchas paginas no están certificadas ni sometidas a una exhaustiva revisión pro parte de algún personal capacitado.




http://www.cienciasmisticas.com.ar/electronica/index.php


C) TIENDAS DE ARTÍCULOS ELECTRÓNICOS

En Internet, la red mundial, hay diferentes tipos de tiendas de artículos electrónicos. Por ejemplo, existen las que son portales electrónicos de empresas con sedes físicas. Por otro lado también hay las que son “tiendas” in situ, es decir, que ofrecen sus productos vía la Web y solo por este medio se pueden adquirir los artículos que uno necesita.

Cuando un estudiante de ingeniería decide emprender la búsqueda de estas tiendas por la red se topa con un gran problema. ¿Cuál? Bueno, pues que los principales buscadores (Yahoo, Google, Msn, etc.) parecen no estar diseñados para entregarnos los resultados que deseamos. O simplemente la demanda de este tipo de tiendas no es tan grande como la de lo que la gente común y corriente llama “artículos electrónicos”. Sí, uno le pone “artículos electrónicos” y aparecen refrigeradores, televisiones y hasta ipods; por eso se necesita ser más específico.

Pues bien, ya que abordamos estos asuntos vamos de lleno a la cuestión que nos compete. Para ingeniería en comunicaciones y electrónica y otras carreras afines podemos encontrar algunos sitios que son de ayuda cuando de artículos electrónicos se trata. La primera que debemos mencionar es la que ostenta el famosísimo nombre de Steren. Y no está por demás hacer hincapié en que es, con toda probabilidad, la más famosa tienda en el comercio electrónico y en el comercio tradicional. Solo basta con decirle a uno de los muchos estudiantes de electrónica: “Steren”, para que nos contesten con su típico: “soluciones en electrónica” (!!). Pero bueno, dejemos que los mismos administradores de Steren nos cuenten qué es lo que ofrece su tienda. Aquí copiamos un extracto de su presentación: “Electrónica Steren es una empresa consolidada gracias a una estructura sólida, fruto del esfuerzo y dedicación de quienes la dirigen y quienes laboran para ella.” Y bueno, después de este choro (que nadie duda que sea cierto) copiamos su misión:

  • Ser líderes en el mercado de productos electrónicos a través de un servicio excelente, calidad inmejorable y amplio surtido, a un precio justo.
  • Lograr la lealtad de nuestros clientes, empleados y colaboradores, basados en el respeto, honestidad, compromiso y confianza.
  • Fomentar el trabajo en equipo y la comunicación, impulsando el desarrollo y superación de todas las personas dentro de la organización.
  • Mantener siempre una cultura de innovación, mejora continua y crecimiento, anticipándonos y adaptándonos a los cambios de nuestro entorno.

El análisis que hicimos de esta página y de su contenido arroja una respuesta satisfactoria. Es decir, es muy completa y entre sus virtudes se cuenta que uno puede comprar una gran variedad de productos de buena calidad tanto por Internet como en las tiendas físicas. En contra está que prevalece entre algunos compañeros la idea de que en Steren todo es más caro que en otras tiendas, lo cual no siempre es cierto. Aunque es bueno siempre tomarlo en cuenta y comparar los precios por cada artículo individual. Un dato muy importante, por cierto, que no debe dejar de mencionarse, es la impresionante cantidad de información que contiene su página Web así como lo atinados que son sus temas. Por ejemplo, en ella uno puede desde bajar su catálogo hasta solicitar orientación vocacional. Hay la opción de ver la lista de precios, de adquirir una tarjeta especial de descuentos y hasta de ver la publicidad e la marca en televisión. En fin, es una de las mejores páginas Web del ramo. He aquí su página en Internet:





En lo que se refiere a este tipo de tiendas, encontramos más a menudo aquellas que ya venden productos complejos desarrollados para cubrir necesidades específicas. En este respecto se encuentra la empresa Schneider Electric México, la cual ofrece productos de electrónicos y de control especializados, para cuyo uso y correcta instalación se necesita no menos que mucha preparación en el campo de la ingeniería. Por ejemplo, en su catálogo se encuentran artículos para el control y administración de edificios, protección y monitoreo de redes, sistemas de control programable y procesamiento de datos, centros de carga, tableros de distribución, interruptores miniatura, interruptores de seguridad, distribuidores eléctricos de baja y media tensiones, interfases de operación, relevadores y temporizadores, tableros switchboard, tablillas de terminales, transformadores, ultraterminales, arrancadores suaves, fuentes de alimentación, gabinetes para infinidad de productos, capacitores de baja tensión, etc. y etc.

Como podemos notar, Schneider Electric México es una gran empresa cuyas características y variedad de marcas y productos la hacen una excelente opción para los ingenieros especializados en cada una de las ramas de la electrónica, pero sobre todo, su utilidad se circunscribe al campo laboral, pues es poco probable que un estudiante del nivel superior necesite alguno de los productos que esta empresa ofrece, salvo que algún proyecto especial amerite la compra. Schneider es una empresa antigua y muy seria y fue interesante descubrir que su historia se remonta ¡hasta el increíble año de 1836! Aquí está una muestra de cómo se ve su sitio Web:





Ahora pasemos adelante. Las empresas de artículos electrónicos normalmente se especializan en uno de ellos para ofrecer mejores servicios. Es por eso que buscando en la red no va a ser difícil encontrar lugares dedicados a artículos electrónicos especiales.

Si queremos algo realmente particular, hay una empresa que se dedica exclusivamente a fabricar y vender cables para redes computacionales. Esto es bueno saberlo pues probablemente en las tiendas tradicionales sólo encontremos algunas cosas referentes a esta aplicación de la electrónica. Así es que si queremos algo más específico podemos dirigirnos a Electro-Mechanical Systems Internacional con dirección: Av. San Antonio 319-110 Col. San Pedro de los Pinos. También de este ramo existen otras más, que a continuación citamos junto con su dirección: Tensioactivos de México, Prol. Calle 16 No. 86 Col. Ind. San Pedro de los Pinos; Foruno Eléctrica, Insurgentes Centro No. 11 Col. San Rafael, todas en México, D.F., y ésta última se dedica a la fabricación y venta de cables electrónicos en general. Ninguna proporciona su página Web.


En esta línea hemos puesto aquellas páginas que se especializan en satisfacer la necesidad de dispositivos electrónicos cada vez más especializados. Y aún no acabamos de encontrar páginas muy útiles en la red. Otro ejemplo se tiene en TRV Dispositivos Electrónicos la cualfabrica equipos destinados al aprovechamiento racional de la energía y a la protección de los distintos aparatos conectados a cualquiera de nuestros productos, de los problemas de tensión provenientes de la línea de distribución de energía”. Esta es una empresa ubicada en la ciudad de Buenos Aires, Argentina, la cual, sin embargo, entrega en todo el mundo, y eso incluye, por supuesto a México. De hecho, en su página se encuentra la siguiente aclaración, bajo el subtítulo “Exportación”:

Actualmente exportamos a Chile y Uruguay con representantes de venta y soporte técnico en las ciudades de Santiago y Montevideo.


Nuestros productos ya están instalados en empresas de México y Estados Unidos.

En tanto estamos abriendo canales de comercialización con Brasil, Paraguay,



Bolivia, Perú y Colombia.

Esta empresa se dedica principalmente a vender fuentes de poder ininterrumpidas pero también vende otros productos importantes. Una muestra de la pagina es:



d) DISPOSITIVOS ELECTRÓNICOS

En cuanto a dispositivos electrónicos se refiere hay una página que tiene una gran lista de dispositivos y sus características esenciales, esta pagina es http://www.ilustrados.com/publicaciones/EpZEEVlylVBCHFYUng.php

Otros sitios relacionados son:

http://teleserviciodelsur.com.mx/, http://www.syscom.com.mx/empresa.htm,http://alfaomega.com.mx/shopsite_sc/store/html/product470.html, etc.

e) FOROS DE ELECTRONICA

Por naturaleza hemos visto que el ser humano es una especie demasiado inquieta, la cual con las capacidades y habilidades con las cuales fue dotado se ha convertido en alguien que se la pasa observando, describiendo e imaginando, pero eso no es todo, una característica

importante de él es que tiene la capacidad de dar una critica o aportar opiniones, las cuales han hecho o han permitido que todo aquello que algún día fue criticado se haya podido perfeccionar o mejorar.

Parte importante de esta investigación lleva el nombre de “Foros de Electrónica”. Para poder entender el objetivo que buscamos al elegir este tema es importante saber que es un foro, dicha definición nos dice lo siguiente:

Ø Foro, (Forum). Intercambio de información con respecto a un tema determinado o producto específico que es anfitrión en un servicio en línea.

Una vez entendida la definición anterior, creo que yo que ya podemos empezar a visualizar la importancia de contar en Internet con paginas que le dan un espacio especifico a los foros, en los cuales nosotros como usuarios tenemos la oportunidad de realizar alguna crítica, dar alguna sugerencia de mejoramiento y porque no, felicitar ó mostrar nuestra gratitud por lo encontrado en la red.

En los foros podemos encontrar infinidad de temas para discutir, a continuación presento algunos de ellos:

Audio: Discusión General -
Audio: Elementos de salida - Bafles, Cajas Acústicas, Bocinas, Parlantes, Divisores pasivos, Sistema de Protección.
Audio: Gran señal - Amplificadores Valvulares, Transistor, Integrados.
Audio: Pequeña señal - Preamplificadores, Ecualizadores, Mezcladores, Controles de tono y volumen, Filtros activos, Efectos y pedales.
Audio: Reparaciones - Todo lo relacionado con la reparación de sistemas
de audio.

Automatización, Electrónica industrial y de Potencia - En esta categoría se discuten temas relacionados con la automatización, la electrónica industrial y la instrumentación.
Autotrónica, La Electrónica en movimiento - Sistemas electrónicos utilizados en vehículos de transporte.
Circuitos de Radio - Transmisores, Receptores, Antenas...
Circuitos lógicos combinacionales y secuenciales - Compuertas, flips flops, registros, PLDs, codificadores, contadores, multiplexores, ...
Comentarios y Sugerencias - En este espacio puedes hacer tus comentarios y sugerencias sobre los foros y su contenido.
Cuestiones Elementales de Electrónica - Desea aprender electrónica y necesitar ayuda para comenzar. Todas las preguntas se pueden hacer aquí.
Diseño de circuitos en general - Alarmas, temporizadores, acondicionadores de señal...
Donde Las Ideas Convergen... - Foro Off-Topic. Ideas, ocurrencias, anécdotas.
Dudas en general - Aquí se tratan todos los temas relacionados con la electrónica en general.
Fuentes de Alimentación - Circuitos de alimentación, reguladores de voltaje, UPS, cargadores de

batería, celdas solares, acumuladores, baterías, pilas...
Interfases y Programación - Lenguajes de programación, gestión y manejo de puertos
Moderación - Aquí son enviados los mensajes que incumplen tanto las políticas como las normas de cordialidad y convivencia que fueron anunciadas al momento de registrarse.
PC Hardware - Sección destinada a sistemas electrónicos utilizados en la informática.

Robótica, Domótica y Mecatrónica - La electrónica Aplicada a la Robótica y sus técnicas de interface.
Sistemas de Video - La electrónica en el mundo de la imagen.
Software de Simulación y Diseño Electrónico - Todo lo relacionado con estos programas.
Solo Moderadores - Espacio reservado para la interacción de los moderadores.
Tecnologías móviles - El hardware de la tecnología móvil.
Telemática y Comunicaciones - Todo lo relacionado con los Sistemas de Telecomunicación, la Transmisión de Datos y las Redes de Computadores.
Tecnicos.cl - Varios foros para técnicos (electrónica, radio, TV, video, informática)
TodoPIC - Foros sobre microcontroladores, PLC, Pic Basic Pro, lenguaje C,...
UNLOCK - Sobre telefonía móvil celular, equipos, cables, trucos, reparaciones
Video Desmitificado - Proyectos, decodificadores, cambio de norma y más...
Video y TV profesional - Sobre temas teóricos y técnicos de Broadcast TV
ZeroBots - Foros de robótica y microcontroladores

Enseguida y para terminar muestro una lista de paginas de Internet, las cuales considero que son las mejores en este ramo, cabe mencionar que aunque son muchos los sitios que se pueden encontrar, los de esta lista fueron revisados a detalle, por lo que te aseguramos que aquí encontraras el mejor espacio para realizar tu aportación. El listado se presenta en orden descendente debido al nivel con el que cuenta cada página.


  1. http://www.forosdeelectronica.com/sitemap.htm
  2. http://www.comunidadelectronicos.com/foros.htm
  3. http://www.electronicafacil.net/PNphpBB2.html
  4. http://www.unicrom.com/fhome.asp
  5. http://foros.emagister.com/foro-foro_de_electronica-13582.htm
  6. http://www.forosinternet.net/viewforum.php?f=9&sid=8715dfb926c4c09fbee8e9f66c4bc1b1
  7. http://www.neoteo.com/tabid/147/view/topics/forumid/13/Default.aspx

4. CONCLUSIONES

Para finalizar con esta sencilla investigación cabe mencionar que podríamos darte una pequeña sintaxis de todas estas paginas pero no nos podríamos acercar a una clara demostración de lo que podrías encontrar en ellas, pero una cosas que si podría asegurar es que en estas paginas podrás encontrar de forma rápida y clara la información que requieres ya que la gran mayoría de estas paginas cuentan con gran cantidad de material informativo de la electrónica, ya no tendrás que perder tiempo en entrar y salir de un sin numero de paginas para encontrar solo propaganda, una sola definición del tema que buscas, ó información en otro idioma que no sea el español.

Esperamos te sean de gran ayuda, además de una buena referencia para tu desarrollo en esta bonita área que es la electrónica.


5. REFERENCIAS

***La investigación anterior fue realizada directamente en Internet, utilizando buscadores como: Yahoo, Google, Msn entre otros.

Autores:

PEREZ RAMIREZ ENRIQUE

VELAZQUEZ JIMENEZ ALEJANDRO

BARBOSA SAUCEDO DANIEL

GARCIA CORTES JORGE LUIS
